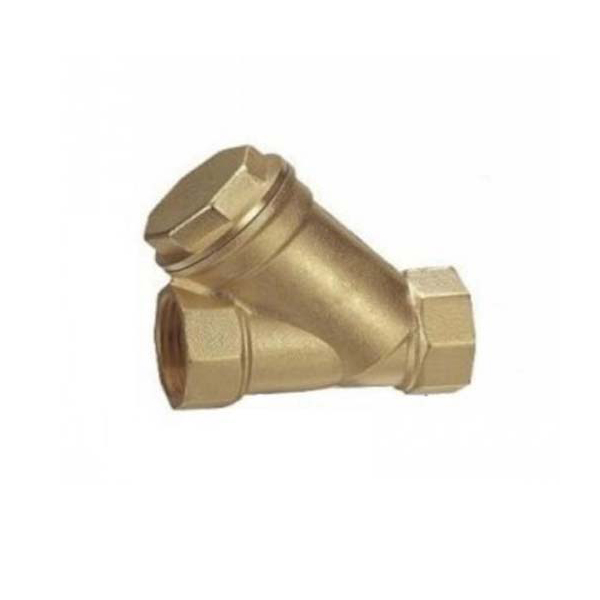

Y型過濾器是使用水力控制閥及精密的易堵塞的機械產品所具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成墻塞，以保護設備管道上的配件免受磨損和堵塞

◆產品特點

Y型過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器?？砂从脩粢笾谱鳛V網

◆執行標準

設計規范：HG/T 21637

結構長度：GB/T 12221

連接法蘭：JB/T 79

試驗與檢驗：JB/T 9092

產品標識：GB/T 12220

供貨規范：JB/T 7928

廣泛用于蒸汽、空氣、水、油品等多種介質的管線中；保護管線系統各種設備、水泵、閥門等；免受管道同、鐵銹、焊渣等雜質。帶來的阻塞和損壞。

特點

Model 產品型號	Nominal Diameter(DN) 公稱通徑	Connection 連接方式	Nominal Pressure fMPa) 公稱壓力	Max．Allowable TMP(℃) 高允許溫度	External Dimensions(mm)外形尺寸
					L	H1	H2
SY4P	15—20 25	Flange法蘭	1.6—4.0	425	160 150	53 58	70 95
SY4P	32	Flange法蘭	1.6—4.0	425	1 80	73	120
SY4P	40	Flange法蘭	1.6—4.0	425	200	75	1 35
SY4P	50	Flange法蘭	1.6—4.0	425	230	80	1 65
SY4P	65	Flange法蘭	1.6—4.0	425	270	93	1 80
SY4P	80	Flange法蘭	1.6—4.0	425	290	1 00	1 89
SY4P	100	Flange法蘭	1.6—4.0	425	310	1 1 0	235
SY4P	125	Flange法蘭	1.6—4.0	425	400	125	280
SY4P	1 50	Flange法蘭	1.6—4.0	425	430	143	345
SY4P	200	Flange法蘭	1.6—4.0	425	500	170	410
SY4P	250	Flange法蘭	1.6—4.0	425	590	203	610
SY4P	300	Flange法蘭	1.6—4.0	425	650	230	690
SY4P	350	Flange法蘭	1.6—4.0	425	700	255	780
