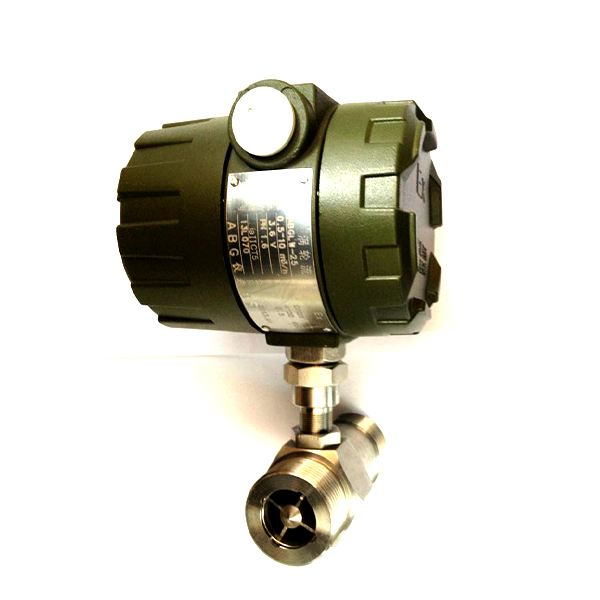

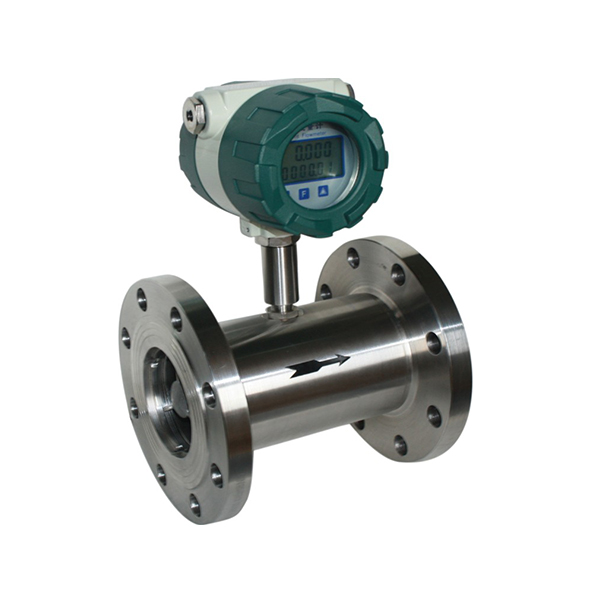

智能渦輪流量計
所屬分類：渦輪流量計
產品品牌：恒鼎儀表
產品型號：HT-LWY
產品描述：
0517-86906558
液體渦輪流量計（4-20MA,帶顯示）是由渦輪流量傳感器與顯示儀表組成，是本廠采用國外先進技術生產制造的，是液體計量理想的流量計之一。流量計具有結構簡單、度高、安裝維修使用方便等特點。該產品廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途。

一、產品特點：
1．傳感器為硬質合金軸承止推式，不僅保精度，并且提高耐磨性能。
2．結構簡單、牢固以及拆裝方便。
3．測量范圍寬，下限流速低。
4．壓力損失小，重復性好，度高。
5．具有較高的抗電磁干擾和抗振動能力。

二、工作原理：
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電
脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

三、主要技術性能：
1.公稱通徑：（4～200）mm基本參數見表一；
2.介質溫度：（-20～80）℃、（-20～120）℃；
3.環境溫度：（-20～55）℃；
4.準 確 度：±0.2%、±0.5%、±1％；
5.檢出器信號傳輸線制：三線制電壓脈沖（三芯屏蔽電纜）；
6.供電電源：電壓：12V±0.144V, 電流：≤10mA；
7.輸出電壓幅值：高電平≥8V，低電平≤0.8V；
8.傳輸距離：傳感器至顯示儀表的距離可達250米；
9.現場顯示型供電電源：3V（鋰電池供電，可連續使用3年）；
10.顯示方式：現場液晶顯示瞬時流量和累計流量；
11.現場顯示帶信號輸出供電電源：24V；4～20mA兩線制電流輸出，遠傳距離500米。

基本參數

執行標準

渦輪流量傳感器（JB/T9246-1999）

儀表口徑及連接方式

4、6、10、15、20、25、32、40采用螺紋連接

（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接

精度等級

±1%R、±0.5%R、±0.2%R（需特制）

量程比

1:10；1:15；1:20

傳感器材質

304不銹鋼、316（L）不銹鋼等

使用條件

介質溫度：-20℃～+120℃       環境溫度：-20℃～+60℃

相對濕度：5%~90%             大氣壓力：86KPa~106KPa

信號輸出功能

脈沖信號、4~20mA信號

通訊輸出功能

RS485通訊、HART協議等

工作電源

A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等

B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。

信號線接口

基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5

防爆等級

ExdIIBT6或ExdIICT4

防護等級

IP65或更高（可訂制）

2.流量范圍及工作壓力

儀表口徑

（mm）

正常流量范圍（m3/h）

擴展流量范圍（m3/h）

常規連接方式

與耐壓等級

特制耐壓等級（MPa）

（法蘭夾裝）

DN 4

0.04～0.25

0.04～0.4

螺紋連接/6.3MPa

10、16、25

DN 6

0.1～0.6

0.06～0.6

螺紋連接/6.3MPa

10、16、25

DN 10

0.2～1.2

0.15～1.5

螺紋連接/6.3MPa

10、16、25

DN 15

0.6～6

0.4～8

螺紋連接/6.3MPa

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 20

0.8～8

0.45～9

螺紋連接/6.3MPa

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 25

1～10

0.5～10

螺紋連接/6.3MPa

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 32

1.5～15

0.8～15

螺紋連接/6.3MPa

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 40

2～20

1～20

螺紋連接/6.3MPa

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 50

4～40

2～40

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 65

7～70

4～70

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 80

10～100

5～100

法蘭連接/2.5MPa

4.0、6.3、10、16、25

DN 100

20～200

10～200

法蘭連接/1.6MPa

2.5、4.0、6.3、10、16、25

DN 125

25～250

13～250

法蘭連接/1.6MPa

2.5、4.0、6.3、10、16

DN 150

30～300

15～300

法蘭連接/1.6MPa

2.5、4.0、6.3、10、16

DN 200

80～800

40～800

法蘭連接/1.6MPa

2.5、4.0、6.3、10、16

渦輪流量計選型表


型    號

說    明

HD-LWY

□

/□

/□

/□

/□

/□

/□

公稱通徑

4

4mm

6

6mm

10

10mm

15

15mm

20

20mm

25

25mm

32

32mm

40

40mm

50

50mm

65

65mm

80

80mm

100

100mm

125

125mm

150

150mm

200

200mm

儀表類型

N

傳感器型：+12V或24V供電，輸出三線制脈沖信號

A

變送器型：+24V供電，輸出二線制4～20mA

B

智能型：鋰電池供電，現場顯示無信號輸出

C

智能型：+24V供電，現場顯示并輸出二線制4～20mA

C1

智能型：+24V供電，現場顯示并帶有RS485通訊協議

C2

智能型：+24V供電，現場顯示并帶有HART通訊協議

精度等級

05

0.5級

10

1.0級

02

0.2級（協商訂貨，生產周期較長）

渦輪類型

W

擴展測量范圍

S

標準測量范圍

儀表材質

S

304不銹鋼

L

316（L）不銹鋼

防爆等級

N

非防爆型

E

防爆型，ExdⅡBT6
